冷卻水循環水泵節能改造項目

一、節能改造方案及產品介紹：由我司提供的循環水泵節能專利產品可達到如下優化效果：

1、根據現場使用情況，經過節能技改后使系統更加優化，水泵運行更合理，同時達到節能的目的，在原來水泵運行功率的基礎上可節電20%以上。

2、更換后的高效節能水泵葉輪采用三元流葉輪，電機采用高效二級能效電機；水泵保修二年，任何水泵部件正常損壞，節能公司免費保修。

3、更換后的高效節能水泵及三元流葉輪，不但功率減少達到節能減排的作用，同時滿足并保證原來系統的運行流量及運行壓力（具體見原理說明如下）。

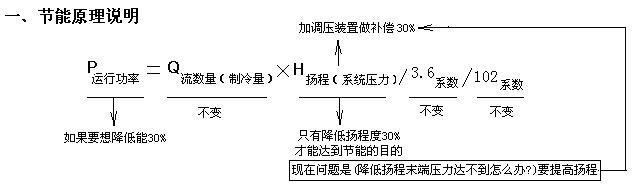

二、水泵節能產品原理介紹：

二、新型循環水泵調壓裝置的原理及說明（文字?jǐn)⑹觯?/span>

高效節能水泵配置的葉輪采用三元流技術，效率高達90%以上。

1、電機采用高效二級能效電機，效率達到93%以上；

3、更換原水泵出水口止回閥（更換對夾碟式橡膠瓣止回閥，目的減少管網阻力）

4、配置專利產品（新型循環水泵調壓裝置），主要減少水泵的渦流汽蝕，提高水泵的運行效率。

專利產品：新型循環水泵調壓裝置文字概述

水泵在工作時，葉輪入口處的壓強為最低，在此處水會氣化產生氣泡，同時由于壓強降低，溶解于水中的氧氣也會逸出產生氣泡，通過JF型新型循環水泵調壓裝置與高效水泵的葉輪優化設計及有機匹配后，可減少或消除氣泡產生的氣水混合物，減少水泵的大部分能效損失（包括容積損失、水力損失、機械損失），建立水泵系統最佳運行工況點，實現對現有離心泵整體運行效率的提高。所提高的部分效率能夠補償循環泵的部分揚程進而克服系統的阻力，在循環泵流量不變的情況下，一旦循環泵的揚程降低，則循環泵所配電機功率也會同比下降，運用新型循環水泵調壓裝置與高效水泵的葉輪優化設計及有機匹配后，能極大的降低水泵所匹配的功率，顯著的提高水泵的整體效率，進而達到節能的目的。

三、通過我司的專利技術可以從三個方面來考慮水泵的節能問題：

1、系統優化節能（可根據現場的運行參數及現場運行的狀況來優化組合，把原來使用不合理的進行優化）

2、系統匹配節能（可根據現場的運行參數及現場運行狀況經我司節能改造后在節能的前提下滿足原來的運行參數要求節能）

3、增容節能（在原來使用的基礎上，根據客戶的設備及面積的需求，已不能滿足現場使用要求，在此基礎上保證原來的水泵功率不變，來增大水泵的流量或揚程滿足客戶的使用要求）。

不同的角度考慮水泵的節能問題，直接影響到將來的驗收標準。

具體見詳細方案：

一、貴公司中央空調水泵系統基本情況：

1、現4樓工藝水循環系統配循環泵配套功率為55KW，額定流量為150m3/h，揚程為106m； 2用1備；實際運行電流為74.1A和76.5A；

即：實際運行功率為：P(運行功率)=U(電壓)*I(電流)*1.732*COS￠

開二臺時即：（74.1+76.5）×0.38×1.732×0.83=82.26KW

按二臺計算每年的運行電費為：

二臺：82.26KW×1臺×24小時×350天×0.73元=504418.00元

2、現中央空調冷卻水循環系統 配循環泵配套功率為55KW，額定流量為630m3/h，揚程為26m; 共7臺，目前開5臺；同時運行五臺時單臺實際運行電流為85A；

55KW目前運行功率為：P(運行功率)=U(電壓)*I(電流)*1.732*COS￠

開五臺時即：85×0.38×1.732×0.83=46.43KW

按單臺計算每年的運行電費為：

一臺：46.43KW×1臺×24小時×360天×0.75元=300866.00元

二、水泵節能改造方案：

根據貴方水系統運行參數，經我方工程技術人員計算，設計出貴方中央空調水系統優化技改方案。

A、節能技術改造方案是在保證主機對流量參數的要求、主機完全正常運行的基礎上，能夠保證水泵及主機正常運行，提高能源效率，減少水泵電耗的節能方案。

1、把4樓工藝水循環系統 其中二臺55KW 水泵更換成二臺功率為45KW的高效節能專用水泵（實際運行電流控制在32KW左右），配套電機采用西門子高效二級能效電機；配置二臺DN200節能專利裝置，作為常用水泵，

二臺：32KW×2臺×24小時×350天×0.73元=392448.00元

2、把冷卻水循環系統 其中七臺55KW 冷卻水泵更換成七臺功率為45KW（電機配45KW實際電流控制在35KW以內的西門子二級能效電機，保障電機在長時間滿負荷運行的情況下能正常運行）的冷卻水泵，配置七臺DN300裝置，作為常用水泵，

一臺：37KW×1臺×24小時×360天×0.75元=239760.00元

節能技術改造方案只更換水泵和電機，改造作業只局限在泵房?jī)?nèi)進行，對正常生產、辦公、運營不產生不利影響。

三、節能效果分析如下:

名稱對 比	功率（K W）	電費 （元/年）	節約電費 （元/年）	節電率（%）
4樓工藝水循環泵	55×2(改造前)	504418.00	111970.00	22%
	45×2(改造后)	392448.00
冷卻循環泵	55×1(改造前)	300866.00	61106.00	20%
	45×1(改造后)	239760.00
